KN60自保護(hù)硬面堆焊焊絲
2018-11-30 16:18:29點(diǎn)擊：
KN60屬于自保護(hù)型硬面堆焊焊絲；
復(fù)合碳化鉻熔金具有優(yōu)良耐磨性能；
金相為高硬度馬氏體基體中彌散析出復(fù)合碳化物。
■熔敷金屬物理特性
| 焊道層數(shù) | 多層 |
| 應(yīng)力消除裂紋 | 有 |
| 硬度 | HRC60-64 |
| 耐磨性 | 優(yōu) |
| 耐沖擊 | 一般 |
| 機(jī)械加工性 | 不良，使用磨具打磨 |
圖（1）直徑3.2的硬面堆焊焊絲
■使用方法 焊接參數(shù)
| 線徑(mm) | 1.6 | 2.8 | 3.2 |
| 電流極性 | DC+ | DC+ | DC+ |
| 焊接工藝 | 明弧 | 明弧 | 明弧 |
| 電流范圍(Amp) | 175-350 | 230-450 | 300-500 |
| 電壓(V) | 26-32 | 32-38 | 34-40 |
| 伸出長(zhǎng)度(mm) | 20-35 | 25-45 | 25-45 |
| 保護(hù)氣體 | 自保護(hù) | 自保護(hù) | 自保護(hù) |

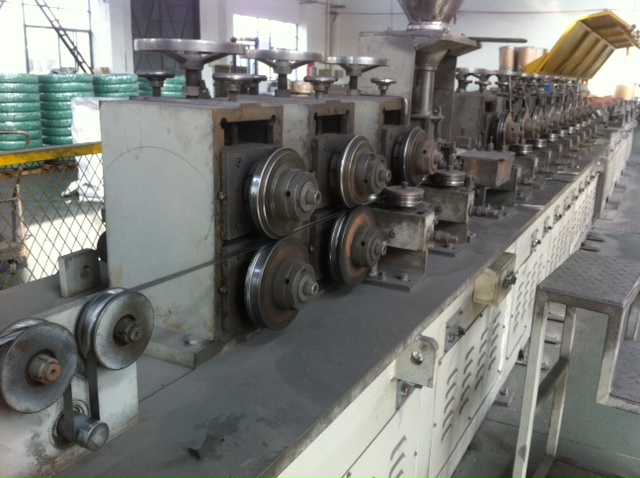

圖（2）KN60自保護(hù)硬面堆焊焊絲生產(chǎn)線
■注意事項(xiàng)
1. 多道焊時(shí)，采用單縫焊，可使應(yīng)力消除裂紋緊密，長(zhǎng)度可控制在約10-15mm范圍內(nèi)以免焊接金屬與母材的剝離。
2. —般不需要預(yù)熱及后熱處理，為避免剝落應(yīng)注意層間溫度。
■焊絲化學(xué)成分
| 元素 | C | Cr | Mn | Si | Mo | Others | Fe |
| 含量(wt%) | 5 | 22 | 2 | 1.5 | 內(nèi)控 | ＜0.5 | Bal. |
- 上一篇：耐磨自保護(hù)堆焊焊絲電弧焊的優(yōu)點(diǎn) 2018/12/4
- 下一篇： 什么型號(hào)耐磨焊絲堆焊硬度HRC65度？ 2018/11/8
